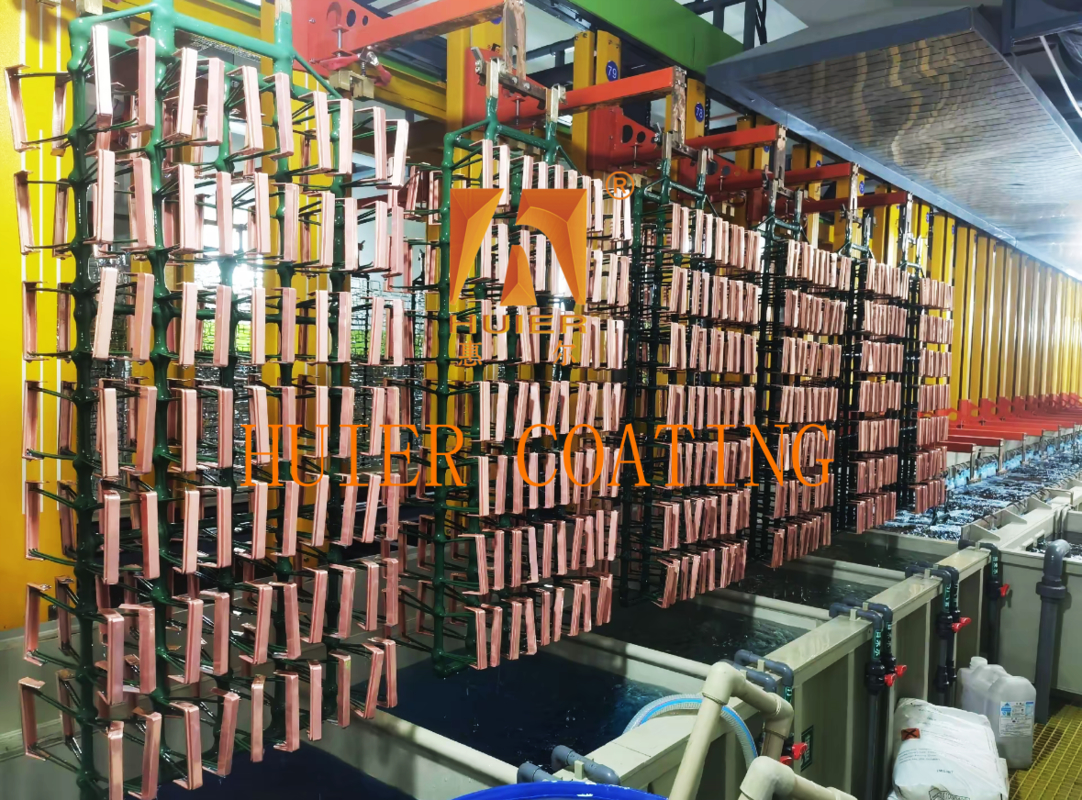

خط تولید الکترواستات قطعات ABS با کنترل هوشمند

توضیحات تجهیزات:

I. جریان فرآیند
1مرحله قبل از درمان
قطعات ABS به ترتیب تکمیل می شوند:
1 تخلیه فوق صوتی → 2 خشن سازی شیمیایی → 3 خنثی سازی → 4 فعال سازی → 5 پوشش شیمیایی مس / نیکل.

2. مرحله الکتروپلاستی
رسوب فلز چند لایه ای: پوشش مس اسیدی (10-20μm) → نیکل نیمه روشن (5-15μm) → پوشش کروم تزئینی (0.1-0.3μm)
بعد از درمان: شستن با آب → غیرفعال سازی → خشک کردن با هوا گرم، انحراف ضخامت پوشش ≤5٪ است.
2پارامترهای فنی
بهره وری عملیاتی: ظرفیت تولید روزانه 500-2000 قطعه در هر خط (با توجه به اندازه قطعه کار و ضخامت پوشش)
تراکم جریان: 0.5-2A/dm2 در مرحله پوشش شیمیایی، 1-5A/dm2 در مرحله پوشش الکتروژن؛
دقت کنترل دمای: دمای محلول پوشش ±1°C، دمای خشک کردن 80-120°C (کنترل الگوریتم PID)
زیربناهای قابل استفاده: پلاستیک های مهندسی مانند ABS، آلیاژ PC/ABS.

3ویژگی های طراحی تجهیزات
طرح ماژولار: از گسترش ایستگاه و تغییر نوع پوشش پشتیبانی می کند (مانند نقاش طلا، نیکل مات و غیره) ؛
طراحی کم مصرف انرژی: استفاده از منبع تغذیه الکتریکی الکتریکی، که در مقایسه با منبع تغذیه سنتی DC 20-30٪ انرژی را صرفه جویی می کند.
ادغام حفاظت از محیط زیست: مجهز به برج جمع آوری مه اسیدی (کارایی تصفیه ≥95%) و سیستم استفاده مجدد آب فاضلاب
کنترل هوشمند: ادغام PLC + HMI، پشتیبانی از نظارت در زمان واقعی و ردیابی داده های پارامترهای فرآیند (زمان، دمای، جریان)
سیستم خود تشخیص خطا، به طور خودکار گزارش های تولید و گزارش های هشدار را تولید می کند.

4سناریوهای قابل استفاده
صنایع: قطعات داخلی خودرو (دستگیره درها، نشانه ها) ، لوازم جانبی حمام، دکمه های لوازم خانگی، محفظه های الکترونیکی و غیره.
انواع پوشش: کروم درخشان (زینتی) ، نیکل مات (مقاوم به فرسایش) ، پوشش آلیاژ کاربردی (مقاوم به خوردگی).

ساختارها و اجزای اصلی:

1. سیستم پیش پردازش
1مخزن تمیز کننده فوق صوتی برای حذف روغن و ناخالصی ها در سطح پلاستیک ABS با دقت تمیز کردن 5μm استفاده می شود.
2مخزن خشن سازی شیمیایی از محلول اسید کرومیک برای خوردگی سطح ABS استفاده می کند تا یک ساختار میکروپوروس برای افزایش چسبندگی پوشش ایجاد کند.
3مخزن فعال سازی سطح را از طریق محلول نمک پالادیوم یا آمونیاک نقره ای کاتالیز می کند تا یک لایه فلزی فعال تولید کند و سایت های واکنش را برای الکتروپلاستی بعدی فراهم کند.

2سیستم مخزن الکترواستات
1. گروه مخازن چند لایه ای با مخازن مس ، نیکل و کروم به ترتیب تنظیم شده است. بدن مخازن از مواد ضد اسید PP ساخته شده است.مقاوم در برابر دمای بالا (≤70°C) و مایعات خوردنی.
2سبد تیتانیوم آنود معلق ذرات فلزی (مانند توپ های مس و بلوک های نیکل) را بار می کند و با یک طرح الکترود متریکس نقطه ای مجهز است تا توزیع یکنواخت جریان را تضمین کند.
3سیستم تصفیه گردش پمپ مغناطیسی با فیلتر 5μm برای حفظ تمیز محلول پوشش و کاهش تداخل ناخالصی.

3. سیستم حمل و نقل
1جرثقیل گانتری و مسیر دایره ای می توانند با دقت از طریق کنترل PLC حرکت کنند (خطای موقعیت ≤ 1mm) ، و زمان ضرب قابل تنظیم است (1-5 دقیقه / ایستگاه).
2چوک خود قفل کننده یا کلیمپ مغناطیسی، قطعه کار را ثابت می کند و از چرخش 360 درجه پشتیبانی می کند تا پوشش یکنواخت قطعات پیچیده (مانند علائم خودرو) را تضمین کند.

4سیستم کنترل
1صفحه نمایش لمسی PLC + HMI یکپارچه پارامترهای فرآیند (درجه حرارت، تراکم جریان، زمان) را تنظیم می کند و ارزش pH و غلظت یون محلول پوشش را در زمان واقعی کنترل می کند.
2الگوریتم PID کنترل دمای ماژول، دمای محلول پوشش (دقیقیت ± 1°C) را با لوله های گرمایش الکتریکی یا گرمایش بخار کنترل می کند.

5. سيستم کمکي
1سیستم تخلیه و تهویه آب، فاضلاب اسیدی/الکالی را طبقه بندی و تخلیه می کند و کارایی تصفیه برج جمع آوری مه اسیدی ≥95٪ است.
2دستگاه های حفاظت از ایمنی سنسورهای ضد برخورد، دکمه های توقف اضطراری و حفاظت از نشت برای اطمینان از عملکرد پایدار تجهیزات پارامترهای کلیدی و ویژگی های طراحی
زیربناهای قابل استفاده: ABS، آلیاژ PC/ABS و سایر پلاستیک های مهندسی، انحراف ضخامت پوشش ≤5٪
طراحی ماژولار: پشتیبانی از تغییر نوع پوشش (مانند پوشش نیکل کرومیوم، پوشش طلا تقلید) و گسترش خط تولید؛
حفاظت از محیط زیست: سیستم استفاده مجدد از فاضلاب و طراحی کم مصرف انرژی (هزینه انرژی 20-30٪).

ویژگی ها:

1عملکرد هزینه بالا: بر اساس موقعیت محصول و استراتژی توسعه مشتری، و با مقرون به صرفه اقتصادی به عنوان پایه، ما بهترین عملکرد هزینه را به دست می آوریم.
2مفهوم طراحی پیشرفته و دقیق تجهیزات، همراه با تجهیزات صنعتی بسیار خودکار، تصویر یک شرکت مدرن و پیشرفته را نشان می دهد.
3این سیستم قابلیت تطبیق بالایی دارد و نیازهای فعلی تولید را برآورده می کند و فضای توسعه را برای افزایش تولید و بهبود کیفیت در آینده در نظر می گیرد.
4انطباق با کیفیت به شدت به سیستم مدیریت کیفیت ISO900، با هر جزئیات کوچک از کل تجهیزات نصب به شدت کنترل می شود.
