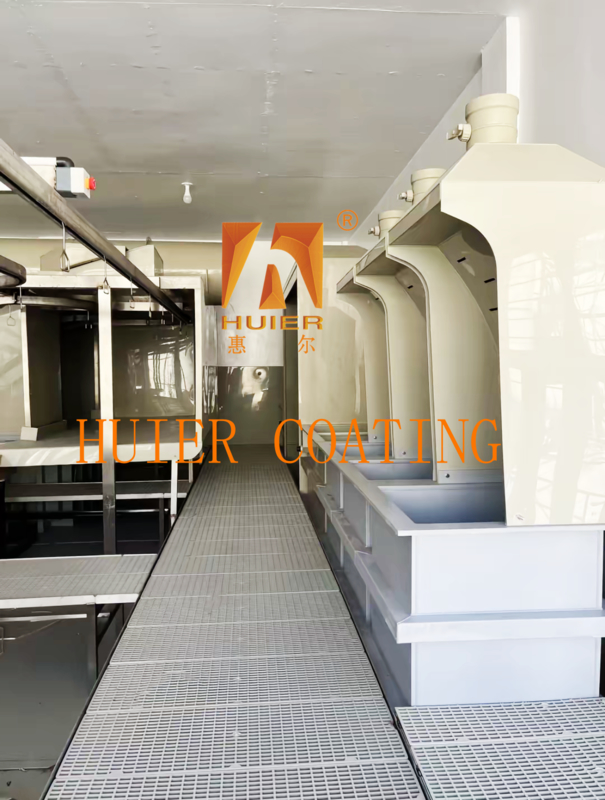

خط تولید اکسیداسیون آبکاری شده با کنترل PLC

توضیحات تجهیزات:

I. سیستم های کمکی و کنترل خودکار

1سیستم تصفیه و گردش
فیلتر کیسه ای با دقت بالا (دقیقیت 5μm) با یک پمپ سانتریفیوژ مطابقت دارد تا تصفیه و بازیافت مداوم مایع تخلیه چربی و مایع ترشی را به دست آورد.

2کنترل و نظارت بر دما
PLC درجه حرارت (±2 °C) و زمان پردازش را کنترل می کند و صفحه لمسی ارزش pH، رسانایی و سایر پارامترها را در زمان واقعی نمایش می دهد، پشتیبانی از ذخیره سازی داده و ردیابی.

3دستگاه حفاظت از محیط زیست
برج جمع آوری مه اسیدی (مواد PP) با خنثی سازی اسپری محلول قلیایی ترکیب شده است، انتشار VOC ≤50mg/m3 که با استانداردهای حفاظت از محیط زیست صنعتی مطابقت دارد.

II. نمونه هایی از پارامترهای کلیدی فرآیند

ساختارها و اجزای اصلی:

I. سیستم مخزن

1مخزن تخلیه چربی

استفاده از مواد مقاوم در برابر خوردگی (PP، PVC یا فولاد ضد زنگ) ، با مایع ضد چربی قلیایی داخلی (pH 9-12)روغن سطحی و آلاینده های قطعه کار با اسپری یا خیس کردن از بین می روند..

برخی از تجهیزات شامل لوله های گرمایش (مواد تیتانیوم یا کوارتز) ، با محدوده کنترل دمای 30-60 °C و زمان پردازش 3-10 دقیقه است.

2مخلوط کننده آب

مجهز به اسید نیتریک یا محلول مخلوط اسید (مانند H2SO4 + H3PO4) ، برای حذف لایه های اکسید فلزی و ناخالصی های میکروسکوپی استفاده می شود و بدن مخزن با یک ساختار ضد نشت طراحی شده است.

3مخزن شستشوی آب

واحد شستشوی چند مرحله ای با آب ضد جریان، مجهز به اسپری فشار بالا (0.2-0.5MPa) یا دستگاه نوسانات فوق صوتی برای اطمینان از اینکه مقدار باقیمانده مایع ≤50μS/cm است.

II. پوسته و ساختار پشتیبان

1. پوسته تجهیزات

ساختار تونل بسته، با استفاده از خم کردن صفحه فولاد ضد زنگ و فرآیند پلاگین، جوش جوش و بسته شده است تا از نشت مایع جلوگیری شود.
درهای باز در هر دو طرف برای ورود و خروج قطعات کاری تنظیم شده است و برخی از مدل ها دارای پنجره های مشاهده شفاف هستند.
تانک ذخیره مایع و قاب پایه تانک ذخیره مایع در پایین بخش اسپری قرار دارد که با پوسته یکپارچه شده است.و دارای یک شبکه محافظ فولاد ضد زنگ برای جلوگیری از سقوط اجسام خارجی است.
قاب پایه از لوله مربع فولاد ضد زنگ یا مواد مقاوم در برابر خوردگی PP ساخته شده است، با توجه به قدرت و مقاومت شیمیایی.

3. ماژول عملکردی

1سیستم تصفیه و گردش مجهز به فیلتر کیسه ای با دقت بالا (سطح 5μm) و پمپ سانتریفیوژ برای دستیابی به تصفیه گردش مایع تخلیه چربی و مایع ترشح.
سیستم تخلیه برای تصفیه درجه بندی شده است و آب های فاضلاب اسیدی و قلیایی به صورت مستقل تخلیه می شوند تا از آلودگی متقابل جلوگیری شود.
سیستم کنترل دمای و اگزوز سیستم گرمایش الکتریکی شامل سنسور سطح مایع و حفاظت از بیش از حد دمای برای اطمینان از ایمنی گرمایش (دقیقیت ±2 °C) است.
سیستم خروجی بدن مخزن اصلی را پوشش می دهد و مجهز به تجهیزات تصفیه گاز خروجی (مانند برج اسپری مایع قلیایی) برای کاهش انتشار COV است.
3. واحد پردازش مکانیکی ماشین شن و ماسه، ماشین پولیش یا ماشین پولیش رولر می تواند برای حذف لایه اکسید شدید یا خشکی سطح انتخاب شود.

4تجهیزات کمکی
1دستگاه پاشی
مجموعه نوزل با فشار بالا سطح قطعه را پوشش می دهد و برای تمیز کردن قطعات ساختاری پیچیده مناسب است.
برخی از تجهیزات یک مکانیسم سوئیچ را برای افزایش یکنواخت تمیز کردن در خود جای داده اند.
2ماژول کنترل اتوماسیون
برنامه نویسی PLC فرآیند را کنترل می کند (مانند زمان، درجه حرارت، فشار اسپری) ، و صفحه لمسی پارامترها را در زمان واقعی نمایش می دهد و از ردیابی داده ها پشتیبانی می کند.

5مثال از اجزای کلیدی

ویژگی ها:

1عملکرد هزینه بالا: بر اساس موقعیت محصول و استراتژی توسعه مشتری، و با مقرون به صرفه اقتصادی به عنوان پایه، ما بهترین عملکرد هزینه را به دست می آوریم.
2مفهوم طراحی پیشرفته و دقیق تجهیزات، همراه با تجهیزات صنعتی بسیار خودکار، تصویر یک شرکت مدرن و پیشرفته را نشان می دهد.
3این سیستم قابلیت تطبیق بالایی دارد و نیازهای فعلی تولید را برآورده می کند و فضای توسعه را برای افزایش تولید و بهبود کیفیت در آینده در نظر می گیرد.
4انطباق با کیفیت به شدت به سیستم مدیریت کیفیت ISO900، با هر جزئیات کوچک از کل تجهیزات نصب به شدت کنترل می شود.
