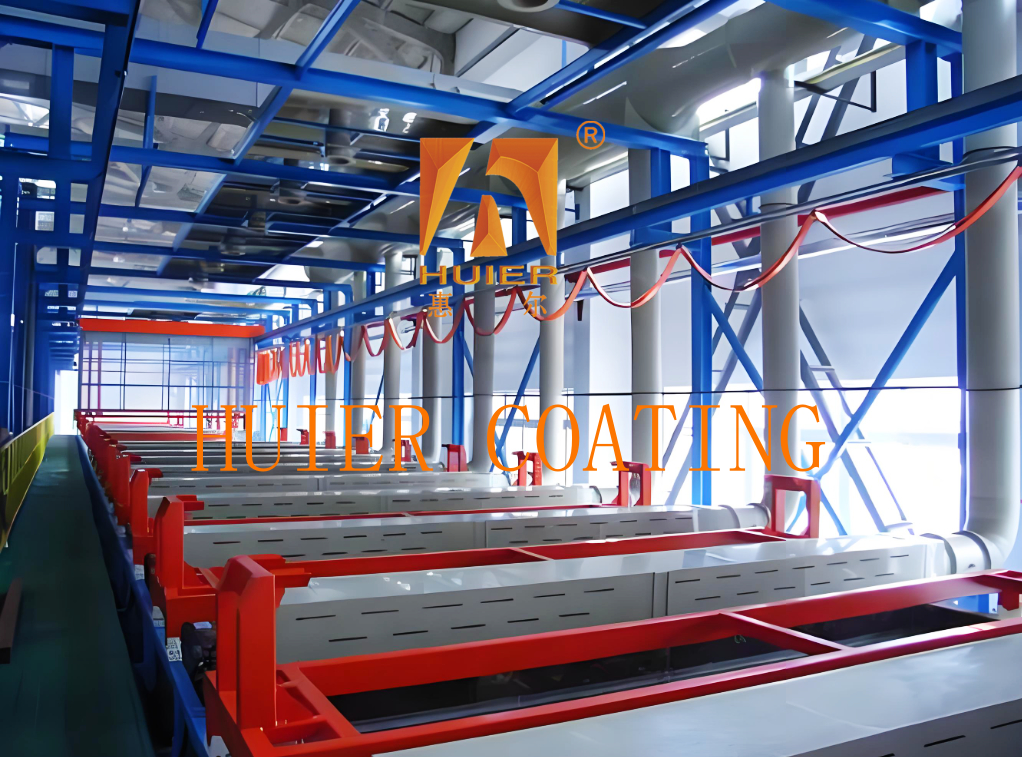

خط تولیدی پاسیویشن الکتروپلاستی با تنظیم سرعت چند سطح

توضیحات تجهیزات:

1. جریان فرآیند
1. پیش تربیتی از غیرفعال سازی
قطعه کار با روغن زدایی → ترشی → شستن → فعال سازی برای حذف سطح روغن و لایه اکسید و بهبود چسبندگی لایه غیرفعال از قبل درمان می شود.
2درمان پاسیویشن
یک فیلم اکسید متراکم (مانند فیلم کرومات تولید شده توسط غیرفعال سازی روی) در مخزن غیرفعال سازی از طریق فرآیند شیمیایی یا الکترولیتی برای افزایش مقاومت در برابر خوردگی شکل می گیرد.
برخی از فرآیندهای استفاده از ارتعاش و یا دستگاه های باد دادن هوا برای تسریع واکنش passivation و کوتاه کردن زمان پردازش.
3بعد از درمان و بازرسی کیفیت
پس از غیرفعال شدن، آن را با آب خالص → خشک → خنک می کنند و ضخامت فیلم (COV≤ 5٪) و چسبندگی (بررسی شبکه) برای اطمینان از انطباق با استانداردها آزمایش می شود.

2تکنولوژی کنترل هسته ای
کنترل اتوماسیون PLC: برنامه نویسی PLC Mitsubishi / Omron استفاده می شود که از تغییر حالت کاملا خودکار / نیمه خودکار و زمان منفعل شدن (مانند 25 دقیقه / چرخه) پشتیبانی می کند.درجه حرارت (درجه حرارت عادی تا 80°C) و پارامترهای سطح مایع را می توان از قبل تنظیم کرد.
رابط تعامل انسان و ماشین: صفحه لمسی ارزش pH محلول غیرفعال سازی، تراکم جریان و وضعیت عملکرد تجهیزات را در زمان واقعی کنترل می کند.و از هشدار خطا و ردیابی داده ها پشتیبانی می کند.
تنظیم سرعت چند سطحی: موتور فرکانس متغیر سیستم حمل را برای انطباق با اندازه های مختلف قطعه کار و الزامات ریتم فرآیند هدایت می کند.

3سناریوهای کاربرد

قطعات سخت افزاری: مانند اتصال، تسخیر روی قطعات رولر شده (طریقه کروم سه ارزش/خلوص کروم)
قطعات الکترونیکی دقیق: پاسیویشن و درمان ضد اکسیداسیون زیربناهای نیمه هادی و ستون های مس
قطعات ساختاری فلزی بزرگ: پوشش های غیرفعال برای تجهیزات صنعتی و قطعات خودرو.

4مثال های پارامترهای فنی

ساختارها و اجزای اصلی:

1قاب اصلی و سیستم بلند کردن
1قاب گانتری
آن یک ساختار درب ستون با سفتی بالا، معمولا از فولاد ضد زنگ یا PP/PVC با مقاومت قوی در برابر خوردگی را اتخاذ می کند،و می تواند به مخازن غیرفعال سازی و قطعات مختلف اندازه سازگار شود.
مسیرهای جرثقیل در هر دو طرف مخزن پوشش برای تسهیل رانندگی و حفاظت از خوردگی وجود دارد. برخی از مدل ها برای نگهداری آسان با سیستم های پیاده روی دو لایه مجهز هستند.
2دستگاه بلند کردن
این دستگاه شامل یک قلاب بلند برقی و یک جرثقیل گانتری است که توسط گیر راک ها یا رول های پلی اورتان رانده می شود، با دقت موقعیت ± 1 میلی متر و پشتیبانی از کنترل از راه دور دستی.
آن را با یک عملکرد تخلیه برای کاهش مقدار مایع passivation انجام شده و کاهش خطر آلودگی متقاطع.

2ماژول درمان پاسیویشن
1مخزن غیرفعال کننده
از مخزن مواد PP/PVC استفاده می کند، با سیستم اسپری داخلی،دستگاه تحریک هوا و سیستم کنترل دمای ثابت (دقیقیت دمای ±2°C) برای اطمینان از توزیع یکنواخت مایع پاسیویشن و بهره وری واکنش.
برخی از مدل ها از عملکردهای ارتعاش و تهویه پشتیبانی می کنند تا تشکیل فیلم پاسیویشن را تسریع کنند.
شامل مخزن تخلیه چربی، مخزن ترشح، مخزن شستشوی آب و غیره است که برای حذف لایه روغن و اکسید در سطح قطعه کار و بهبود چسبندگی لایه غیرفعال استفاده می شود.
3. واحد پس از پردازش
مخزن شستشوی آب خالص، مخزن خشک کردن و منطقه خنک کننده را برای تکمیل تمیز کردن و خشک کردن قطعه کار پس از غیرفعال سازی تنظیم کنید.

3. سيستم کمکي
سیستم فیلتر و گردش
مجهز به فیلتر با دقت بالا (مانند سطح 5μm) ، ناخالصی ها را به طور مداوم از مایع پاسیویشن حذف کنید تا یکسانی لایه فیلم را تضمین کنید.
پمپ گردش مایع پوشش، جریان مایع پاسیویشن را حفظ می کند تا از تجمع بارش جلوگیری شود.
2. دستگاه حفاظت از محیط زیست
بدن مخزن بسته با سیستم بازیابی گازهای زباله VOC ترکیب شده است تا مه اسیدی و انتشار گازهای مضر را کاهش دهد و با استانداردهای حفاظت از محیط زیست مطابقت داشته باشد (انبعاثات VOC ≤50mg/m3).
سیستم کنترل
هسته کنترل کننده قابل برنامه ریزی PLC (مانند مارک های Mitsubishi و Omron) را اتخاذ می کند و زمان منفعل سازی، دمای و پارامترهای فرآیند از طریق صفحه لمسی تنظیم می شود.پشتیبانی از تغییر چند برنامه و ردیابی داده ها.
ماژول هشداری خطای یکپارچه برای نظارت بر شاخص های کلیدی مانند ارزش جریان و pH در زمان واقعی

4اجزای اصلی فرآیند

منبع برق اصلاح کننده: منبع برق دو پالس یا DC، جریان خروجی پایدار، مناسب برای الزامات فرآیند غیرفعال سازی مانند گالوانیزه کردن و نیکل پردازی.

مجموعه رول (ماشین پوشش رول): رول سوراخ شده PP / PVC با سرعت تنظیم شده برای اطمینان از اینکه قطعه کار به طور مساوی در تماس با مایع غیرفعال کننده رول می کند.

ویژگی ها:

1عملکرد هزینه بالا: بر اساس موقعیت محصول و استراتژی توسعه مشتری، و با مقرون به صرفه اقتصادی به عنوان پایه، ما بهترین عملکرد هزینه را به دست می آوریم.
2مفهوم طراحی پیشرفته و دقیق تجهیزات، همراه با تجهیزات صنعتی بسیار خودکار، تصویر یک شرکت مدرن و پیشرفته را نشان می دهد.
3این سیستم قابلیت تطبیق بالایی دارد و نیازهای فعلی تولید را برآورده می کند و فضای توسعه را برای افزایش تولید و بهبود کیفیت در آینده در نظر می گیرد.
4انطباق با کیفیت به شدت به سیستم مدیریت کیفیت ISO900، با هر جزئیات کوچک از کل تجهیزات نصب به شدت کنترل می شود.
