توضیحات تجهیزات:

1. بررسی اجمالی تجهیزات

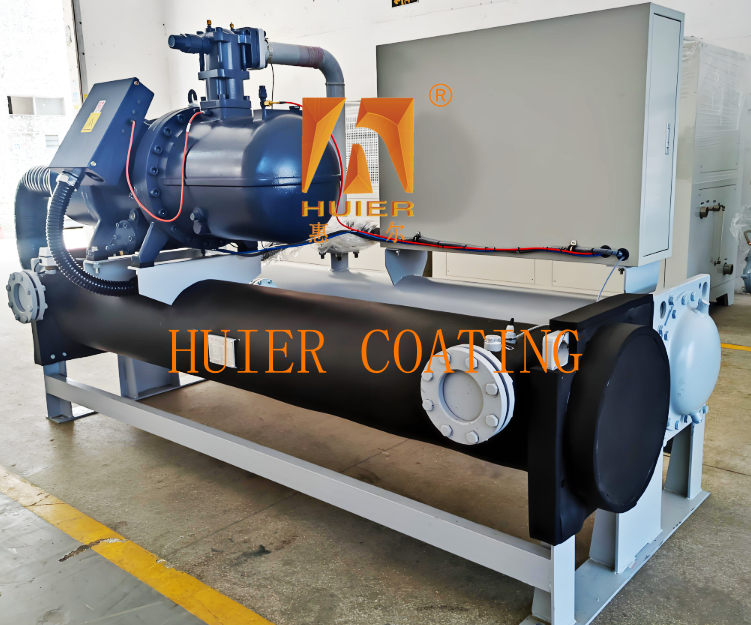

چیلرهای خنک‌شونده با آب، تجهیزات تبرید صنعتی هستند که از گردش آب خنک‌کننده برای دفع گرما استفاده می‌کنند. آنها از کمپرسورها برای به حرکت درآوردن گردش مبرد برای خنک کردن آب با دمای معمولی به آب سرد فرآیند استفاده می‌کنند. آنها از کندانسورهای خنک‌شونده با آب استفاده می‌کنند و به یک برج خنک‌کننده برای دفع گرما نیاز دارند. آنها دارای ویژگی‌های راندمان خنک‌کنندگی بالا و عملکرد پایدار هستند و برای سناریوهای با بار بالا مانند سیستم‌های تهویه مطبوع مرکزی، تولید دقیق و خنک‌سازی شیمیایی مناسب هستند.

2. پارامترهای فنی

3. فرآیند عملیات ‌

‌1. چرخه تبرید‌: کمپرسور مبرد را فشرده می‌کند → کندانسور مایع می‌کند → شیر انبساط خفه می‌کند → اواپراتور گرما را جذب می‌کند → گردش‌.
‌2. اتصال چرخه آب‌: آب سرد و آب خنک‌کننده همزمان جریان می‌یابند و گرما از طریق برج خنک‌کننده به اتمسفر تخلیه می‌شود‌.

‌4. نصب و نگهداری‌
‌1. الزامات نصب‌ اختلاف ارتفاع عمودی بین برج خنک‌کننده و واحد ≤5 متر است و لوله باید عایق‌بندی شود تا از تراکم جلوگیری شود‌.
سیستم آب خنک‌کننده باید به یک دستگاه فیلتر مجهز شود تا از ورود ناخالصی‌ها به کندانسور جلوگیری شود‌.
‌2. نکات نگهداری‌ کندانسور/اواپراتور‌: تمیز کردن شیمیایی و رسوب‌زدایی سالانه برای اطمینان از راندمان تبادل حرارت‌.
‌روغن روان‌کننده‌: کیفیت روغن را بررسی کنید و هر 4000 ساعت آن را تعویض کنید‌.
‌سیستم کنترل الکترونیکی‌: به طور منظم دقت سنسور و حساسیت دستگاه حفاظت را بررسی کنید‌.

5. مناطق کاربردی‌
‌تهویه مطبوع مرکزی‌: کنترل دما ساختمان‌های تجاری، بیمارستان‌ها و هتل‌ها‌.
‌خنک‌سازی صنعتی‌: خنک‌سازی قالب‌های تزریق و کنترل دما تجهیزات لیزری‌. ‌صنایع شیمیایی و دارویی: کنترل دمای راکتور و ذخیره‌سازی در دمای پایین.

ساختارهای اصلی و اجزا:

1. اجزای اصلی تبرید

1. کمپرسور

عملکرد: مبرد گازی کم‌دما و کم‌فشار را فشرده می‌کند و به گاز پرفشار و پردما تبدیل می‌کند تا چرخه تبرید را به حرکت درآورد.

نوع: کمپرسور پیچی: مبرد را از طریق چرخش پیچ فشرده می‌کند، مناسب برای واحدهای متوسط ​​و بزرگ.

کمپرسور گریز از مرکز: از چرخش پرسرعت پروانه برای تولید نیروی گریز از مرکز استفاده می‌کند، با راندمان بالا و مناسب برای سناریوهای پرقدرت.

2. کندانسور

ساختار: مبدل حرارتی پوسته و لوله خنک‌شونده با آب، مبرد پردما و پرفشار با آب خنک‌کننده تبادل حرارت می‌کند و به مایع تبدیل می‌شود.

روش خنک‌کنندگی: آب خنک‌کننده از طریق برج خنک‌کننده گردش می‌کند تا گرما را دفع کند، یا مستقیماً با منابع آب طبیعی تبادل حرارت می‌کند.

3. اواپراتور

عملکرد: مبرد مایع گرمای آب سرد را جذب می‌کند و به گاز تبدیل می‌شود تا به تبرید برسد.

نوع: اواپراتور پوسته و لوله: مبرد در لوله تبخیر می‌شود و آب سرد در خارج از لوله جریان می‌یابد.

نوع کویل مخزن آب: کویل مبرد در مخزن آب سرد برای تبادل حرارت تماس مستقیم غوطه‌ور می‌شود.
‌4. شیر انبساط‌
‌عملکرد‌: خفگی و کاهش فشار، تبدیل مبرد مایع پرفشار به بخار مرطوب کم‌دما و کم‌فشار‌.
‌نوع‌: شیر انبساط حرارتی (متعادل خارجی) یا شیر انبساط الکترونیکی، تنظیم دقیق جریان‌.

‌2. اجزای کمکی‌
‌1. فیلتر خشک‌کن‌
ناخالصی‌ها و رطوبت را در مبرد فیلتر کنید تا از مسدود شدن سیستم جلوگیری شود‌.
‌2. جداکننده روغن‌
مبرد و روغن روان‌کننده تخلیه‌شده از کمپرسور را جدا کنید تا اطمینان حاصل شود که روغن روان‌کننده به کمپرسور باز می‌گردد‌.
‌3. شیشه دید‌
حالت جریان مبرد و میزان آب سیستم را مشاهده کنید‌.
‌4. دستگاه حفاظت ایمنی‌
شامل حفاظت فشار بالا و پایین، حفاظت از اضافه بار، حفاظت از ضد یخ و غیره، برای اطمینان از عملکرد پایدار سیستم‌.

3. سیستم گردش آب‌
‌1. گردش آب سرد‌
‌پمپ آب‌: آب سرد را به گردش در می‌آورد بین اواپراتور و انتهای کاربر‌.
‌مخزن چیلر‌: آب سرد را ذخیره می‌کند و فشار سیستم را متعادل می‌کند‌.
‌2. گردش آب خنک‌کننده‌
‌برج خنک‌کننده‌: دمای آب خنک‌کننده را با تبخیر آب کاهش دهید تا راندمان تراکم حفظ شود‌.
‌پمپ آب خنک‌کننده‌: آب خنک‌کننده را به گردش در می‌آورد بین کندانسور و برج خنک‌کننده‌.

4. سیستم کنترل‌
‌1. ماژول کنترل الکترونیکی‌
PLC یا ریزپردازنده را ادغام کنید تا به تنظیم خودکار و تشخیص خطای دما، فشار و جریان برسید‌.
پشتیبانی از عملکرد چند حالته (مانند تنظیم سرعت فرکانس متغیر، حالت صرفه‌جویی در انرژی)‌.
‌2. سنسورها و ابزارها‌
پارامترهایی مانند دمای آب، فشار، جریان و غیره را نظارت کنید و بازخورد بی‌درنگ را به مرکز کنترل ارائه دهید‌.

5. پارامترهای فنی

ویژگی‌ها:

1. عملکرد هزینه بالا: بر اساس موقعیت‌یابی محصول و استراتژی توسعه مشتری و با مقرون به صرفه بودن به عنوان پایه، ما به بهترین عملکرد هزینه دست می‌یابیم.
2. مفهوم طراحی پیشرفته و دقیق تجهیزات، همراه با تجهیزات صنعتی بسیار خودکار، تصویر یک شرکت مدرن و پیشرفته را به نمایش می‌گذارد.
3. دارای سازگاری بالایی است، نیازهای تولید فعلی را برآورده می‌کند و فضایی را برای توسعه در نظر می‌گیرد، با در نظر گرفتن نیازهای افزایش تولید و بهبود کیفیت در آینده.
4. انطباق با کیفیت به شدت از سیستم مدیریت کیفیت ISO900 پیروی می‌کند، با هر جزئیات دقیقه از کل نصب تجهیزات که به شدت کنترل می‌شود.
