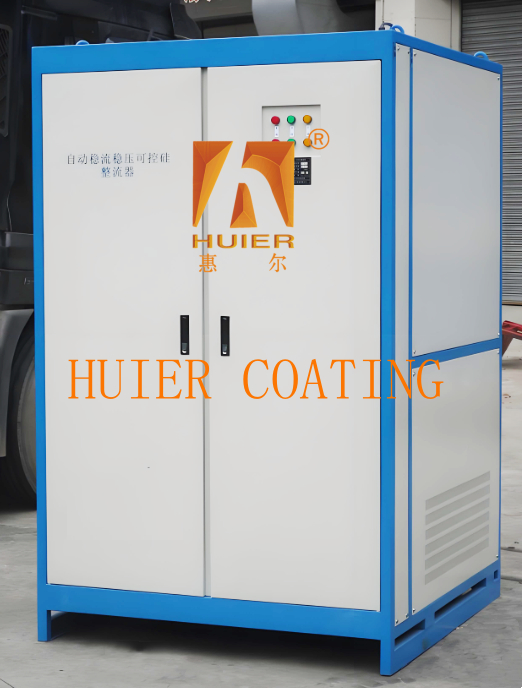

لوازم جانبی پیشرفته یکسوکننده کنترل شده با سیلیکون برای آبکاری و الکترولیز

توضیحات تجهیزات:

1خلاصه ی تجهیزات
اصلاح کننده کنترل شده سیلیکون (SCR) یک دستگاه تبدیل انرژی با تیریستور به عنوان دستگاه اصلی قدرت و مدار کنترل دیجیتال هوشمند است.که می تواند به طور کارآمد جریان متناوب (AC) را به جریان ثابت قابل کنترل (DC) تبدیل کندویژگی های آن عبارتند از بهره وری بالا، هیچ فرسایش مکانیکی، سرعت پاسخ سریع، اندازه کوچک، و آن را به طور گسترده ای در تنظیم ولتاژ، اصلاح، معکوس و کنترل اتوماسیون استفاده می شود.

2. کارکردهای اصلی
اصلاح کنترل شده: کنترل دقیق ولتاژ / جریان DC خروجی با تنظیم سیگنال پرتاب قطب کنترل.
تنظیم ولتاژ و معکوس سازی: از کنترل دو طرفه انرژی الکتریکی پشتیبانی می کند، مناسب برای الکتروپلاستی، الکترولیز، گرمایش تحرک و سایر فرآیندهای دیگر است.
ویژگی های صرفه جویی در انرژی: در مقایسه با فناوری اصلاح سنتی، میزان استفاده از انرژی الکتریکی به طور قابل توجهی بهبود یافته است که به صرفه جویی در انرژی صنعتی کمک می کند.

3پارامترهای فنی

4حوزه های کاربرد

الکتروتراپی / الکترولیز: تامین برق ثابت DC برای اطمینان از یکسانی پوشش.

گرمایش صنعتی: همکاری با کویل تحرک برای تحقق ذوب فلز و درمان حرارتی.

تجهیزات جوش قوس: به طور سازگار ثبات قوس را کنترل می کند تا اسپرت جوش را کاهش دهد.

سیستم انرژی جدید: تنظیم قدرت اینورتر خورشیدی و سیستم ذخیره انرژی.

V. اقدامات احتیاطی برای نصب و استفاده

مشخصات سیم کشی: آنود به قطب مثبت منبع برق متصل می شود، کاتود به بار متصل می شود و سیگنال قطب کنترل باید با ولتاژ ماشه مطابقت داشته باشد.

نگهداری از تبعید گرما: رادیاتور را به طور منظم تمیز کنید تا از آسیب به دستگاه ناشی از گرم شدن بیش از حد جلوگیری شود.

حفاظت از ایمنی: استفاده از تجهیزات عایق در طول کار، و ممنوع کردن اتصال کوتاه مستقیم در انتهای بار.

ساختارها و اجزای اصلی:

1دستگاه های اصلی برق

ساختار تایریستور (SCR): از چهار لایه از مواد نیمه هادی (PNPN) تشکیل شده است، که سه اتصال PN را تشکیل می دهند، که به سه الکترود از آنود (A) ، کاتود (K) ،و الکترود کنترل (G).

شکل بسته بندی: به نوع بولت و نوع صاف تقسیم می شود تا با سناریوهای مختلف تبعید گرما و نصب سازگار شود.

نوع: تیریستور یک طرفه: تنها یک طرفه و شامل یک ساختار چهار لایه PNPN است.

تریاک: دو طرفه و معادل دو تایریستور یک طرفه در موازی معکوس است. ساختار آن پنج لایه NPNPN است که شامل چهار اتصال PN است.

2توپولوژی مدار اصلی

مدار اصلاح کننده پل سه فاز: باعث کاهش مولد موج دار ولتاژ خروجی (≤1٪) از طریق اصلاح چند فاز می شود که برای سناریوهای قدرت بالا مناسب است.

ستاره دوگانه معکوس با مدار رآکتور متعادل: توزیع جریان متعادل و بهبود بهره وری تبدیل قدرت.

3ماژول کنترل
مدار کنترل دیجیتال هوشمند: کنترل چند حلقه ای یکپارچه (حلقه ولتاژ، حلقه جریان) ، ثبات ولتاژ را تحقق می بخشد،ثبات جریان (دقیقیت بهتر از 1٪) و عملکرد شروع نرم (قابل تنظیم از 0 تا 60 ثانیه).
مدار محرک و نگهداری: سیگنال محرک برای کنترل هدایت از طریق الکترود کنترل (G) اعمال می شود و مدار اصلی حالت روشن را پس از هدایت حفظ می کند.

4. سيستم کمکي
سیستم خنک کننده: استفاده از خنک کننده هوا، خنک کننده آب یا طراحی خود خنک کننده برای اطمینان از ثبات دمایی در حالت کار با قدرت بالا.
مکانیسم حفاظت: عملکردهای یکپارچه بیش از حد ولتاژ، بیش از حد جریان، مدار کوتاه و سایر عملکردهای محافظت برای جلوگیری از آسیب دستگاه.
مدار فیلتر: خازن ها و محرک ها در انتهای ورودی / خروجی تنظیم شده اند تا تداخل فرکانس بالا و موج را سرکوب کنند.

5. اتصال و کار خارجي
مشخصات سیم کشی: آنود (A) به قطب مثبت منبع برق متصل می شود، کاتود (K) به بار متصل می شود و الکترود کنترل (G) باید با ولتاژ پرتاب مطابقت داشته باشد.
تیریستور دو طرفه هیچ تمایز قطبی مشخصی ندارد و هدایت دو طرفه از طریق سیگنال الکترود کنترل حاصل می شود.
الزامات نصب: از مسدود کردن بخار گرمایی اجتناب کنید و اطمینان حاصل کنید که اتصال ترمینال محکم است.

6ساختار تطبیق کاربرد
سناریوی الکتروپلاستی / الکترولیز: استفاده از یک مدار صاف کننده چند فاز برای تولید قدرت DC کم موج برای اطمینان از یکنواخت پوشش.
تنظیم ولتاژ و سناریوی اینورتر: تیریستور دو طرفه (TRIAC) از عملکرد سوئیچ بدون تماس AC پشتیبانی می کند و مدار کنترل را ساده می کند.

ویژگی ها:

1عملکرد هزینه بالا: بر اساس موقعیت محصول و استراتژی توسعه مشتری، و با مقرون به صرفه اقتصادی به عنوان پایه، ما بهترین عملکرد هزینه را به دست می آوریم.
2مفهوم طراحی پیشرفته و دقیق تجهیزات، همراه با تجهیزات صنعتی بسیار خودکار، تصویر یک شرکت مدرن و پیشرفته را نشان می دهد.
3این سیستم قابلیت تطبیق بالایی دارد و نیازهای فعلی تولید را برآورده می کند و فضای توسعه را برای افزایش تولید و بهبود کیفیت در آینده در نظر می گیرد.
4انطباق با کیفیت به شدت به سیستم مدیریت کیفیت ISO900، با هر جزئیات کوچک از کل تجهیزات نصب به شدت کنترل می شود.
