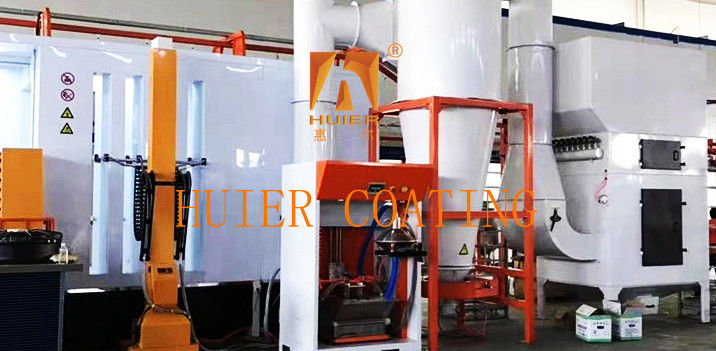

دستگاه خاموش کننده آتش و مهار انفجار خط پوشش پودری الکترواستاتیک برای عملیات ایمن

توضیحات تجهیزات:

1. استانداردهای طراحی ضد انفجار
گواهینامه ATEX 2014/34/EU | سطح ضد انفجار گرد و غبار: DIP A21 T135℃ | نسبت سطح رهایی فشار ≥0.05m²/m³
2. ویژگی های طراحی ویژه
1. ‌سیستم دفع استاتیک‌:
▸ کف رسانا (مقدار مقاومت 10⁴-10⁶Ω)
▸ میله باد یونی (ولتاژ تعادل <±50V)
2. ‌دستگاه اطفاء حریق و سرکوب انفجار‌:
▸ سیستم مه پاش آب ریزدانه با فشار بالا (اندازه قطرات 10μm)
▸ مخزن ذخیره عامل سرکوب انفجار شیمیایی (ذخیره پودر خشک 5 کیلوگرمی)
توصیه می شود به طور منظم آزمایش هوابندی (روش افت فشار) و آزمایش مقاومت زمین (<10Ω) انجام شود. هنگام کار در محیط قابل اشتعال، فشار داخلی تجهیزات باید در حالت منفی (-50Pa تا -100Pa) حفظ شود.
3. سناریوهای کاربردی معمولی
‌صنعت خودروسازی‌: پاشش پوسته باتری انرژی نو
‌تجهیزات الکترونیکی‌: عملیات سطحی کابینت سرور
‌صنعت نظامی‌: پوشش ضد خوردگی برای جعبه های نگهداری مهمات
3. نمودار معماری سیستم
[تغذیه و انتقال] → [اتاق دمای ثابت و رطوبت] → [منطقه پاشش الکترواستاتیک] → [کابین بازیابی پودر] → [تصفیه و انتشار]
│ │ │
└ مرکز تامین پودر ─┘

ساختارهای اصلی و اجزا:

1. پارامترهای ساختاری تجهیزات

‌اندازه اتاق‌: طراحی مدولار استاندارد (6×4×3 متر تا 12×6×4.5 متر قابل تنظیم)
‌ساختار دیوار‌: فولاد ضد زنگ 304 + تخته PP مقاوم در برابر شعله (ساختار کامپوزیت سه لایه)
‌پنجره مشاهده‌: شیشه ضد انفجار + سیستم تمیز کردن خودکار (عبور نور ≥85%)

2. پیکربندی سیستم پاشش پودر
1. پیکربندی پایه
ژنراتور الکترواستاتیک ضد انفجار (تنظیم بدون پله 0-100 کیلو ولت)
بازیابی سیکلون + بازیابی ثانویه فیلتر پالس (راندمان بازیابی ≥95%)
سیستم تامین هوای دمای ثابت و رطوبت (23±2℃/RH45±5%)
2. گزینه های ضد انفجار هوشمند
‌نظارت بر غلظت گرد و غبار‌: سنسور پراکندگی لیزری (0-1000g/m³ نظارت در زمان واقعی)
‌دستگاه اطفاء حریق خودکار‌: اطفاء حریق پودر خشک فوق العاده ریز + سیستم ترکیبی CO₂
‌کنترل اینترلاک‌: مرتبط با سیستم اگزوز کارگاه (اختلاف فشار <50Pa جبران خودکار)

3. کابین عملیات پاشش پودر
پارامترهای ساختاری:
اندازه کار موثر: L8×W3×H2.5m (نوع استاندارد)
جنس کابین: فولاد ضد زنگ 304 + تخته PP ضد استاتیک
کنترل محیطی:
سرعت جریان هوا: 0.4-0.6m/s (جریان لایه ای قابل تنظیم)
نگهداری رطوبت: 45%±5% RH
محدوده دما: 18-28℃ (کنترل دمای هوشمند)

4. سیستم مدیریت پودر

5. سیستم کنترل هوشمند
‌رابط انسان و ماشین‌: صفحه نمایش لمسی صنعتی 10.1 اینچی
‌پارامترهای نظارت‌:
غلظت پودر در زمان واقعی (دقت ±5g/m³)
نوسان ولتاژ الکترواستاتیک (کنترل حلقه بسته 60-100 کیلو ولت)
حالت تعادل فشار باد (تنظیم خودکار PID)
رابط داده: OPC UA/Modbus TCP

ویژگی ها:

1. عملکرد با هزینه بالا: بر اساس موقعیت یابی محصول و استراتژی توسعه مشتری و با مقرون به صرفه بودن به عنوان پایه، ما بهترین عملکرد هزینه را به دست می آوریم.
2. مفهوم طراحی پیشرفته و دقیق تجهیزات، همراه با تجهیزات صنعتی بسیار خودکار، تصویر یک شرکت مدرن و پیشرفته را به نمایش می گذارد.
3. دارای سازگاری بالایی است، الزامات تولید فعلی را برآورده می کند و فضایی برای توسعه در نظر می گیرد، با در نظر گرفتن نیازهای افزایش تولید و بهبود کیفیت در آینده.
4. انطباق با کیفیت به شدت به سیستم مدیریت کیفیت ISO9000 پایبند است، با هر جزئیات دقیقه ای از کل نصب تجهیزات که به شدت کنترل می شود.
