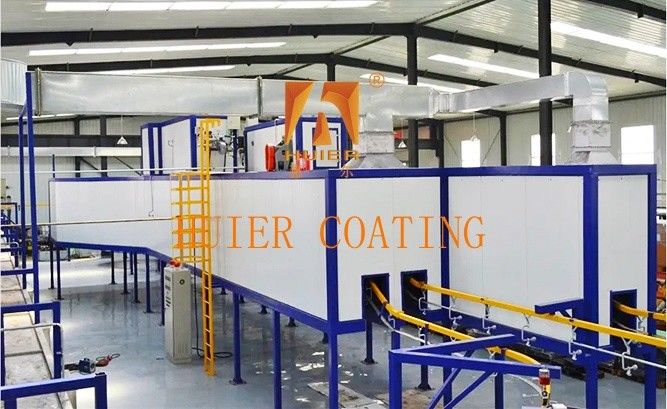

بهبود فرآیند پوشش خط نقاشی الکترواستاتیک و نرم افزار بهینه سازی مسیر اسپری AI

توضیحات تجهیزات:

اول، جریان فرآیند
قسمت بالای قطعه → پیش درمان (8-12 دقیقه) → خشک کردن رطوبت (10 دقیقه/80 درجه سانتیگراد) → پاشیدن خودکار (2-3 لایه) → صاف کردن (5-8 دقیقه) → خشک کردن (20-30 دقیقه/140 درجه سانتیگراد) → خنک کردن → بازرسی قسمت پایین.
2نکات کلیدی طراحی انتخاب
1سازگاری مواد
قطعات پلاستیکی باید مجهز به کوره های مقاوم سازی با دمای پایین (≤90°C) باشند.
توصیه می شود که مخزن فرآیند کروم برای درمان آلومینیوم اضافه شود.
2. تشكيل هوشمند
اجباری: رابط سیستم MES (پروتکل OPC UA پشتیبانی می شود)
توصیه می شود: نرم افزار بهینه سازی مسیر اسپری AI
3مقررات ایمنی
کلاس ضد انفجار: ناحیه اسپری باید با منطقه ATEX 1 مطابقت داشته باشد.
خاموش کردن اضطراری: کنترل افزوده دو مدار

ساختار و اجزای اصلی:

1توضیحات دقیق ساختار هسته و اجزای آن
1. سیستم پیش پردازش
ترکیب ساختار:
مخزن چند مرحله ای (فولاد ضد زنگ، ضخامت دیواره ≥3mm) مخزن تخلیه چربی: فشار اسپری 0.2-0.4MPa، مجهز به جدا کننده روغن و آب
مخزن فسفات: لوله گرمایش آلیاژ تیتانیوم، کنترل دمای PID ±1°C
حمام آب خالص: فیلترال غشا RO + ماژول EDI، کیفیت آب ≤10μs/cm
اجزای کلیدی:
پمپ محرک مغناطیسی (نوع ضد خوردگی، جریان 50-200m3/h)
مبادله گرما صفحه ای (بازیافت گرما ≥75%)
2. سيستم پاشي
لایه ساختاری:
واحد ربات: بازوی ربات سرو 6 محوری (دقت موقعیت مجدد ±0.05mm)
ژنراتور الکترواستاتیک (خروج 90kV/200μA، با تشخیص قوس)
ماژول تزریق رنگ: پمپ اندازه گیری دو جزء (نسبت مخلوط کردن 1:1 ~ 1:10 قابل تنظیم، خطا ≤ ± 0.8%)
لوله رنگ با دمای ثابت (عایق آب گردش 20±1°C)
تکنولوژی نوآورانه:
موقعیت پذیری بصری سه بعدی (شناختی قطعه کاری ± 0.1mm)
نوزل اتم سازی هوا (سطح ذرات اتم سازی تنظیم پذیر 15-25μm)
3. سیستم خشک کردن
پیکربندی کلید:
زنجیره حمل کننده با دمای بالا (304 فولاد ضد زنگ، دمای 250 درجه سانتیگراد)
دستگاه سوزاندن گازهای خروجی (سرعت حذف VOC ≥99٪)

دوم، جدول پارامترهای فنی انرژی

ویژگی ها:

1. عملکرد هزینه بالا بر اساس موقعیت محصول و استراتژی توسعه مشتری ، بر اساس مزایای اقتصادی ، برای دستیابی به بهترین عملکرد هزینه.

2مفهوم طراحی تجهیزات پیشرفته از برتری، درجه بالایی از اتوماسیون تجهیزات صنعتی، نشان دادن سبک مدرن پیشرفته شرکت.

3- قابلیت انعطاف پذیری بالا برای پاسخگویی به نیازهای فعلی تولید و ذخیره فضای توسعه، با توجه به افزایش تولید و نیازهای بهبود کیفیت.

4استانداردهای کیفیت به طور دقیق از سیستم مدیریت کیفیت IS0900 پیروی می کنند و هر پیوند کوچک از کل تجهیزات به طور دقیق بررسی می شود.
