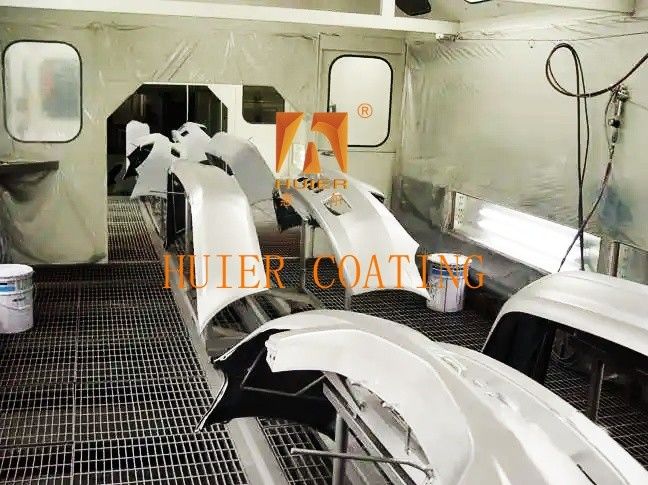

خط رنگ آمیزی الکتروستاتیک قابل تنظیم برای اسپری چند مدل بامپر با مدیریت دیجیتال

توضیحات تجهیزات:

هدف اصلی خط تولید رنگ آویز اتومبیل: به دست آوردن پاشیدن چسبندگی بالا از سطح پلاستیکی چسبنده، برای پاسخگویی به الزامات مقاومت در برابر آب و هوا،مقاومت در برابر ضربه سنگ و ظاهر بی نقص.
فرآیند اصلی: تغذیه → تمیز کردن پلاسما → حذف گرد و غبار الکتروستاتیک → اسپری کردن پرایمر → خشک کردن فلاش → اسپری رنگ بالا → سفت شدن UV → بررسی کیفیت خنک کننده → برش
نقطه ارتقاء تکنولوژی:
تولید انعطاف پذیر: پشتیبانی از پرتاب خط مخلوط چند مدل بامپر (متوافق با مواد PP / ABS)
مدیریت دیجیتال: سیستم MES نظارت در زمان واقعی بر پارامترهای فرآیند (رطوبت، دمای هوا، ضخامت فیلم)
انتشار بسیار کم: چرخ زئولیت + درمان گازهای خروجی RTO (انبعاثات VOC ≤20mg/m3)
بدن خطی دارای ظرفیت 400،000-500،000 قطعه در سال است و از گسترش ماژولار تا 800،000 قطعه در سال پشتیبانی می کند، مناسب برای سناریوهای O&M و تامین کننده Tier 1 است.

ساختار و اجزای اصلی:

توضیحات دقیق از تجهیزات اصلی و ساختار
ماژول پارامترهای فنی / عملکردهای اجزای اصلی
1. سیستم پیش درمان - فعال کننده سطح پلاسما
- تانک تمیز کردن فوق صوتی (از روغن پاک کننده قلیایی)
- دستگاه پاک کننده گرد و غبار چاقوی یون - قدرت پلاسما 20kW (قیمت فعال سازی Dyne ≥42)
- دمای تمیز کردن 60°C±2°C
- بهره وری از پاکسازی گرد و غبار 99.5٪
2. سیستم اسپری - ربات همکاری هفت محور (دقت ± 0.05mm)
- تفنگ اسپري الکتروستاتيکي با کمک هوا
- تنظیم شیر تغییر رنگ (3 ثانیه تغییر رنگ سریع) - سرعت جریان اسپری 200-500ml/min
- ولتاژ الکترواستاتیک 60-90kV
- کنترل تفاوت رنگ ΔE≤0.8
۳- سیستم سفت کننده - ماژول سفت کننده UV-LED
- ناحیه گرمایش موج متوسط مادون قرمز
- سیستم کنترل دمای حلقه بسته - طول موج UV 365-405nm ( چگالی انرژی ≥3000mJ/cm2)
- دمای سفت شدن 80°C±5°C (ضد تغییر شکل پلاستیکی)
۴- سیستم حمل و نقل - زنجیره حمل و نقل یکپارچه (با سینی چرخش)
- دستگاه موقعیت دهی سرو
- دستگاه حذف رسانایی ضد ایستاتیک - حداکثر بار 80kg/ ایستگاه
- سرعت چرخش 10-30rpm
مقاومت سطح ≤1 × 106Ω (ضد جذب مه رنگ)
سیستم حفاظت از محیط زیست - اتاق اسپری خشک (کاغذ فیلتر Venturi)
- غلظت جذب چرخ زئولیت
- سوزاندن RTO (بازیافت گرما 95٪) - نرخ جذب مه رنگ ≥ 99٪
- کارایی تصفیه گازهای خروجی ≥98٪
- مصرف گاز طبیعی ≤15m3/h

ویژگی ها:

1عملکرد هزینه بالا بر اساس موقعیت محصول و استراتژی توسعه مشتری، بر اساس مزایای اقتصادی، برای دستیابی به بهترین عملکرد هزینه.

2مفهوم طراحی تجهیزات پیشرفته از برتری، درجه بالایی از اتوماسیون تجهیزات صنعتی، نشان دادن سبک مدرن پیشرفته شرکت.

3انعطاف پذیری بالا برای پاسخگویی به نیازهای فعلی تولید و ذخیره فضای توسعه، با توجه به افزایش تولید و نیازهای بهبود کیفیت.

4استانداردهای کیفیت به طور دقیق از سیستم مدیریت کیفیت IS0900 پیروی می کنند و هر پیوند کوچک از کل تجهیزات به طور دقیق بررسی می شود.
