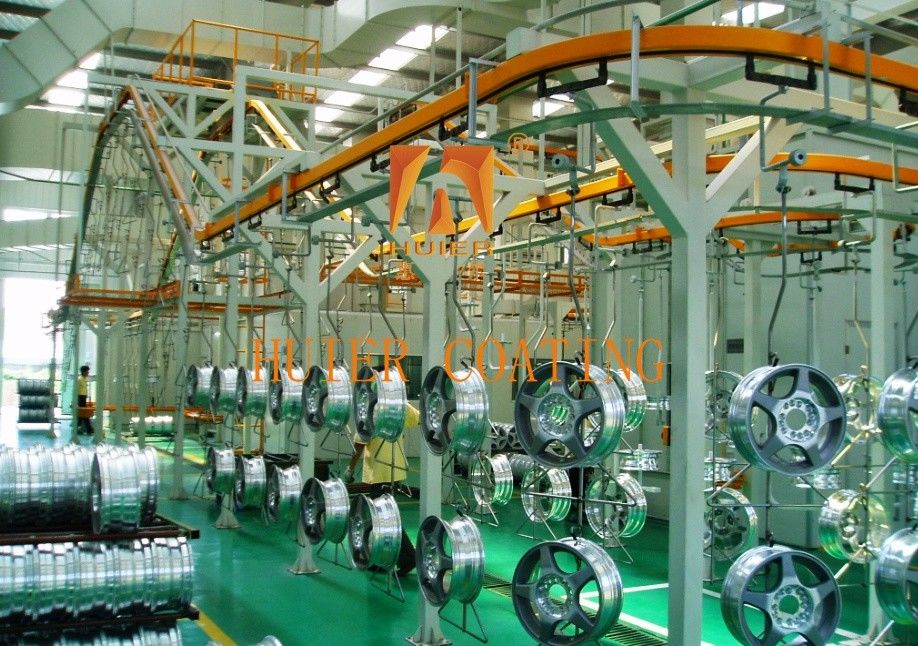

خط نقاشی اسپری الکتروستاتیک کاملا خودکار برای پوشش اسپری چرخ

توضیحات تجهیزات:

معماری کلی تجهیزات رنگ آمیزی اسپری چرخ اتومبیل شامل سیستم پیش پردازش، سیستم اسپری، سیستم سخت سازی، سیستم بازرسی کیفیت و سیستم کمکی است.آن را به تصویب می رسد طراحی خط مونتاژ کاملا خودکار برای حمایت از اسپری شخصی و حفاظت از محیط زیست نیازهای تولید. جریان فرآیند: بارگذاری محور چرخ → تمیز کردن → خشک کردن → اسپری الکتروستاتیک → اسپری دقیق روبات → خشک کردن → بررسی کیفیت → بسته بندی.پشتیبانی از رنگ های آب / پودر اسپری سریع (تغییر خط تولید در عرض 2 ساعت). یکپارچه سازی پوشش نانو: پیش پردازش پلاسمایی اختیاری + اسپری نانو سرامیکی (۳۰۰٪ مقاومت بهتر به لباس). برنامه انتشار کربن صفر:سیستم گرمایش هیدروژن + منبع برق فتوولتائیک برای دستیابی به انتشار کربن صفر در طول فرآیند اسپری.

ساختار و اجزای اصلی:

ساختار اصلی و اجزای آن به طور دقیق شرح داده شده است.
سیستم پیش پردازش
عملکرد: تمیز کردن سطح محور چرخ برای اطمینان از چسبندگی اسپری.
دستگاه پرتاب فشار بالا برای خط تمیز کردن خودکار: نوزل چند زاویه ای (دسترسی 20MPa) ، پوشش دادن حفره های محور و اسپک.
مخزن تصفیه شیمیایی: مخزن شستشوی قلیایی (pH 10-12): روغن را حذف کنید.
مخلوط کننده (pH 2-3): لایه اکسید را حذف کنید.
سیستم آب گردش: شستشوی ضد جریان شش سطح، مجهز به ماژول تصفیه فاضلاب (فیلتراسیون کربن فعال + مخزن خنثی سازی).
سیستم پاشی
عملکرد: پوشش یکنواخت، رنگ رنگ، ورنیش.
دستگاه اسپری الکتروستاتیک فنجان چرخشی تفنگ اسپری الکتروستاتیک: اجزای اصلی: فنجان چرخشی آلیاژ تیتانیوم (سرعت 50,000rpm) ، ژنراتور ولتاژ بالا (100kV).
اثر اتم سازی: ذرات ≤25μm، یکسانی فیلم ±3μm.
دستگاه بازیابی پودر: جدا کننده سیکلون (بازیافت اولیه) + آرایه عناصر فیلتر (بازیافت ثانویه) ، نرخ بازیابی ≥98٪
بازوی رباتیک 6 محوری برای ایستگاه کاری ربات پاش: محرک سرو موتور، دقت موقعیت دهی مکرر ±0.03mm.
موقعیت پذیری تصویری سه بعدی: اسکن لیزری طرح محور چرخ، تنظیم مسیر اسپری در زمان واقعی.
مجموعه ای از دریچه های تغییر رنگ هوشمند: 15 تغییر رنگ، میزان باقی مانده رنگ < 0.3٪
3. سيستم درمان
عملکرد: پوشش خشک برای تشکیل یک سطح سخت.
کوره خنک کننده هوای گرم مادون قرمز واحد گرمایش: پارامترهای نوع
طول موج صفحه اشعه مادون قرمز 2-5μm، تراکم قدرت 8kW/m2
سرعت باد گردشگر هوا گرم 0.5-2m/s تنظیم می شود
ماژول کنترل دما: تنظیم هوشمند PID، تفاوت دما ±2°C.
بازیافت گرما ضایعات: گرمایشگر سرامیکی، میزان صرفه جویی در انرژی 30٪
دستگاه ضد اشعه UV (اختیاری) مجموعه لامپ جیوه ای (طول موج 365nm) + بازتاب دهنده، خشک کردن سطح لاک را در 3 ثانیه تمام کنید.
۴- سیستم بازرسی کیفیت
عملکرد: نظارت در زمان واقعی بر کیفیت و دقت پوشش.
آشکارساز ضخامت فیلم آنلاین: سنسور مثلث لیزر، سرعت اسکن 200mm/s، دقت ±1μm.
دستگاه بازرسی کیفیت بصری هوش مصنوعی: دوربین صنعتی با وضوح بالا (50 میلیون پیکسل) + الگوریتم یادگیری عمیق، نرخ تشخیص نقص > 99.8٪
سیستم کمکی
زنجیره ناقل: زنجیره معلق مقاوم به دمای بالا (شحن 500 کیلوگرم) ، سرعت 0.5 تا 3 متر در دقیقه تنظیم می شود.
دستگاه تصفیه حفاظت از محیط زیست: برج احتراق کاتالیستی VOC (کارایی تصفیه ≥99٪)
مخزن بیوشیمیک تصفیه فاضلاب رنگ مبتنی بر آب (افزایش COD < 50mg/L).
کنسول مرکزی: سیستم PLC + SCADA یکپارچه، پشتیبانی از شبیه سازی دوقلو دیجیتال و کنترل و نگهداری از راه دور.

ویژگی ها:

1عملکرد هزینه بالا بر اساس موقعیت محصول و استراتژی توسعه مشتری، بر اساس مزایای اقتصادی، برای دستیابی به بهترین عملکرد هزینه.

2مفهوم طراحی تجهیزات پیشرفته از برتری، درجه بالایی از اتوماسیون تجهیزات صنعتی، نشان دادن سبک مدرن پیشرفته شرکت.

3انعطاف پذیری بالا برای پاسخگویی به نیازهای فعلی تولید و ذخیره فضای توسعه، با توجه به افزایش تولید و نیازهای بهبود کیفیت.

4استانداردهای کیفیت به طور دقیق از سیستم مدیریت کیفیت IS0900 پیروی می کنند و هر پیوند کوچک از کل تجهیزات به طور دقیق بررسی می شود.
