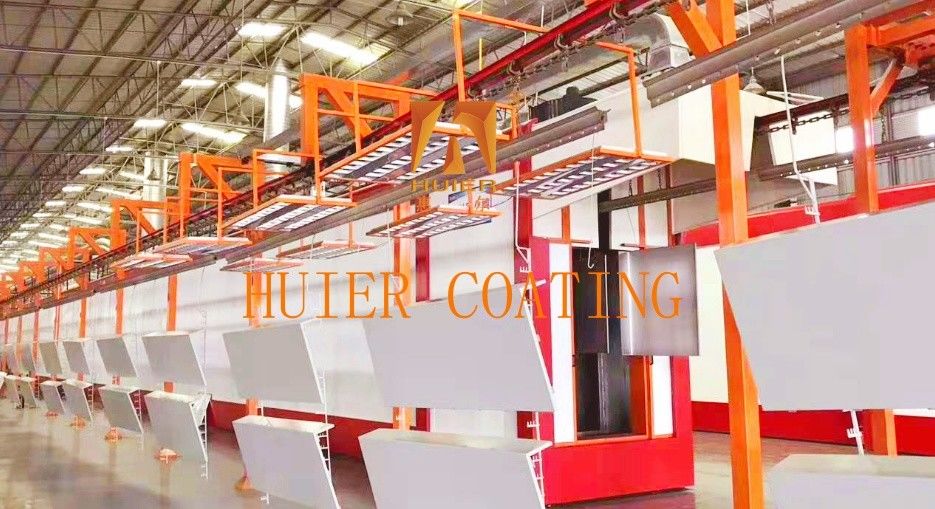

خط تولید پوشش پودری کابینت فلزی

دستورات:

خط تولید پوشش پودری پوسته کابینت یک تجهیزات حرفه ای است که برای درمان پوشش پودری سطح پوسته کابینت استفاده می شود، که می تواند یک سری فرآیندهای مانند تخلیه چربی،تمیز کردن، فسفات، اسپری پودر و خشک کردن پوسته کابینت، به منظور بهبود مقاومت در برابر خوردگی، زیبایی و چسبندگی پوسته کابینت.

ساختار و اجزای اصلی:

ساختار کل خط تولید از طرح خط مونتاژ اتوماتیک ماژولار استفاده می کند که شامل شش واحد کاربردی است:سیستم پیش پردازش → سیستم اسپری الکتروستاتیک → سیستم خشک کردن → سیستم حمل → سیستم حفاظت از محیط زیست → سیستم کنترل هوشمند.
I. بخش پیش تربیتی (نخست تربیتی سطحی)
واحد تمیز کردن تخلیه چربی مخزن تخلیه چربی اسپری: محلول قلیایی 60 تا 70 درجه سانتیگراد (ضغط 0.3 تا 0.5MPa)
دستگاه کمکی فوق صوتی (اختیاری): بهبود تمیز ساختارهای پیچیده
فیلمی شیمیایی واحد: 1-8μm لایه ضد خوردگی پس از درمان دمای عادی تشکیل می شود
سیستم شستشوی آب، مخزن شستشوی آب ضد جریان سه مرحله ای (مشق ≤50μs/cm)
مخزن آب خالص مهر و موم شده: آب آسموز معکوس
دو، واحد اسپری الکترواستاتیک
اتاق گرد و غبار ماشین پرتاب سه بعدی: مجهز به 8 تا 12 تفنگ پرتاب الکتروستاتیک ( ولتاژ 60-90kV تنظیم می شود)
کنترل دمای ثابت و رطوبت: دمای 23±2°C / رطوبت 55±5%
سیستم گردش پودر تغذیه کننده پودر بستر مایع شده + سیستم بازیابی ونتوری (درجه بازیابی ≥95%)
جدا کننده سیکلون + فیلتر خوب (دقیقیت فیلتر 0.5μm)
3. واحد سخت گیری با دمای بالا
ساختار گردش هوا گرم در کانال پخت و پز: کنترل دقیق دمای (180-200°C±5°C)
ماژول بازیافت گرما: صرفه جویی در انرژی بیش از 30٪
سیستم کنترل سرعت انتقال دهنده زنجیره کنترل سرعت فرکانس متغیر: سرعت 1.2-2.5m/min (برابری با زمان خشک شدن 20-30min)
پخش کننده درجه حرارت بالا: ظرفیت حمل ≥200kg
سیستم کنترل هوشمند
کنسول مرکزی سیمنز S7-1200/1500 PLC + 10.1 "بررسی صفحه نمایش صنعتی
سیستم مدیریت فرمول: پشتیبانی از ۱۰۰ گروه ذخیره پارامتر فرآیند
نظارت iot نظارت در زمان واقعی بر ضخامت فیلم اسپری، دمای هوا و رطوبت، انتشار VOC ها و سایر داده ها
هشدار غیرطبیعی: تشخیص خودکار 32 نوع خطا (مانند فشار ناکافی، بیش از حد درجه حرارت و غیره)
پنجم، سیستم درمان حفاظت از محیط زیست
تصفیه و خنک سازی گاز های خروجی + فیلتر + جذب کربن فعال (درست حذف VOC ≥98٪)
جمع آوری کننده گرد و غبار با کیسه پالس برای تصفیه گرد و غبار (تركيز تخلیه ≤10mg/m3)
تصفیه فاضلاب خنثی کردن بارندگی + فیلترال غشا (تا استاندارد درجه یک GB8978)

ویژگی ها:

1عملکرد هزینه بالا بر اساس موقعیت محصول و استراتژی توسعه مشتری، بر اساس مزایای اقتصادی، برای دستیابی به بهترین عملکرد هزینه.

2طراحی تجهیزات پیشرفته مفهوم برتری، درجه بالایی از اتوماسیون تجهیزات صنعتی، نشان دادن سبک مدرن شرکت پیشرفته.

3- قابلیت انعطاف پذیری بالا برای پاسخگویی به نیازهای فعلی تولید و ذخیره فضای توسعه، با توجه به افزایش تولید و نیازهای بهبود کیفیت.

4استانداردهای کیفیت به طور دقیق از سیستم مدیریت کیفیت IS0900 پیروی می کنند و هر پیوند کوچک از کل تجهیزات به طور دقیق بررسی می شود.
