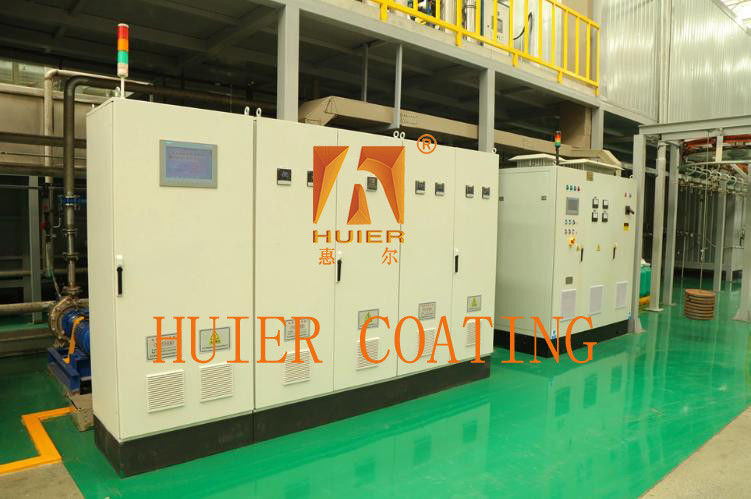

سیستم کنترل الکترونیکی برای خط تولید پوشش

تعریف و عملکرد سیستم کنترل الکتریکی

به اصطلاح سیستم کنترل الکتریکی به ترکیبی از چندین جزء الکتریکی اشاره دارد که از فناوری کنترل PLC برای دستیابی به کنترل یک یا برخی از اشیاء تجهیزات استفاده می کند.در نتیجه اطمینان از عملکرد ایمن و قابل اعتماد تجهیزات کنترل شدهعملکردهای اصلی سیستم کنترل الکتریکی عبارتند از: کنترل خودکار، حفاظت، نظارت و اندازه گیری. این سیستم عمدتا از سه بخش تشکیل شده است: بخش ورودی (مانند سنسورها، سوئیچ ها،دکمه ها، و غیره) ، بخش منطقی (مانند رله ها، تماس ها و غیره) و بخش اجرای (مانند کویل های الکترومغناطیسی، چراغ های شاخص و غیره).یک خط پوشش کامل باید مجهز به یک سیستم کنترل الکتریکی علمی و معقول باشد تا عملکرد عادی خط تولید پوشش را تضمین کند..

طبقه بندی سیستم کنترل الکترونیکی پوشش

تجهیزات فرآیند پوشش بسیار زیاد است، با ساختارهای پیچیده، الزامات فرآیند سخت و الزامات کنترل الکتریکی دقیق.با توجه به پیکربندی تجهیزات و سیستم های فرآیند پوشش، سیستم کنترل الکتریکی را می توان به سیستم کنترل الکتریکی تجهیزات پیش پردازش، سیستم کنترل الکتریکی تجهیزات الکتروفورز، سیستم کنترل الکتریکی تجهیزات کاتنری تقسیم کرد.تجهیزات تنظیم کننده سیستم کنترل الکتریکی، سیستم کنترل الکتریکی تجهیزات آب خالص، سیستم کنترل الکتریکی تجهیزات تهویه مطبوع، تونل خشک کردن، سیستم کنترل الکتریکی تجهیزات RTO،تجهیزات حمل و نقل مکانیک سیستم کنترل الکتریکی، سیستم کنترل الکتریکی تجهیزات انتقال رنگ و مخلوط، سیستم کنترل الکتریکی تجهیزات ربات، سیستم کنترل الکتریکی تجهیزات کنترل مرکزی و غیره.

ساختار سیستم کنترل الکترونیکی رنگ

سیستم کنترل الکتریکی پوشش، به عنوان سیستم کنترل الکتریکی پوشش، به طور کلی از یک لایه نظارت، یک لایه کنترل و یک لایه تجهیزات تشکیل شده است.لایه نظارت در لایه بالای شبکه قرار دارد.یک اتاق کنترل مرکزی در کارگاه ساخته شده است و کامپیوترها، سرورها و پرینترها در اتاق برای تشکیل یک سیستم PMC ساخته شده اند.تمام کامپیوترهای نظارت و PLC سیستم کنترل الکتریکی از طریق Ethernet صنعتی سطح کارگاه (Ethernet) به یکدیگر متصل می شوند.، پروتکل ارتباطی TCP/IP است).وضعیت عملیاتی هر دستگاه کنترل شده در کارگاه از طریق اترنت نظارت می شود (به سیستمی اشاره دارد که می تواند داده ها را از طریق اترنت به سیستم نظارت بر کامپیوتر منتقل کند). لایه کنترل هسته کل سیستم کنترل الکتریکی است و نقش "قرابندی" در کل سیستم را بازی می کند. از PLC به عنوان واحد کنترل اصلی استفاده می کند.اطلاعات داده (سیگنال ورودی دیجیتال یا آنالوگ) ارسال شده از میدان را از طریق اتوبوس میدان دریافت می کند، و پس از محاسبات و پردازش CPU، دستورالعمل های مربوطه را صادر می کند (سیگنال های خروجی) برای تحقق کنترل تجهیزات ساحلی.PLC هر سیستم کنترل اصلی مجهز به یک رابط شبکه ایترنت است.، که به عنوان یک نقطه اطلاعات به کارگاه صنعتی اترنت متصل است. لایه تجهیزات پیوند کلیدی کل سیستم کنترل است که عمدتا شامل ایستگاه های عملیات ساحلی است.واحدهای تشخیص تجهیزات زمینی (اسویچ های نزدیکی)، سوئیچ های فوتو الکتریکی و غیره) ، سایر دستگاه های ورودی میدان (مانند دکمه های کنترل و غیره) و دستگاه های نمایش (مانند چراغ های شاخص و غیره).آن را به PLC در لایه کنترل از طریق اتوبوس زمینه متصل است، سیگنال های ورودی را به PLC ارسال می کند و دستورالعمل های کنترل را از PLC می پذیرد.

مراحل طراحی، اصول و محتوای سیستم کنترل الکترونیکی رنگ

هدف از طراحی فرآیند سیستم کنترل الکتریکی، برآورده کردن الزامات تولید و استفاده از تجهیزات کنترل الکتریکی است.پس از اتمام طراحی نمودار طرحی الکتریکی و انتخاب اجزای الکتریکی، پیکربندی کلی تجهیزات کنترل الکتریکی انجام می شود، یعنی طراحی نمودار کلی مونتاژ و نمودار کلی سیم کشی،و سپس نمودار تجمع الکتریکی و نمودار سیم کشی هر بخش می تواند طراحی شود، و کاتالوگ قطعات، شماره خط ورودی و خروجی و لیست مواد اصلی هر قطعه و سایر اطلاعات فنی را می توان لیست کرد و در نهایت دستورالعمل استفاده می تواند نوشته شود.اصول طراحی سیستم کنترل الکتریکی پوشش عبارتند از:1) برای به حداکثر رساندن نیازهای تولید پوشش و فرآیند برای مدارهای کنترل الکتریکی؛ 2) بر مبنای پاسخگویی به نیازهای تولید،تلاش کنید تا مدار کنترل ساده و اقتصادی باشد3) اطمینان از قابلیت اطمینان و ایمنی مدار کنترل 4) استفاده آسان و نگهداری 2. محتوای اساسی طراحی سیستم کنترل الکتریکی پوشش عبارتند از:(1) برای تدوین کتاب کار طراحی الکتریکی2) برای تعیین طرح کشش الکتریکی و روش کنترل؛ 3) برای انتخاب ظرفیت موتور و ساختار؛(4) طراحی نمودار طرحی کنترل الکتریکی و محاسبه پارامترهای فنی اصلی(5) انتخاب اجزای الکتریکی و تهیه یک لیست از اجزای الکتریکی؛ (6) نوشتن کتاب راهنمای محاسبه طراحی.نمودار طرحی الکتریکی پیوند مرکزی کل طرح است.، زیرا نمودار طرحی الکتریکی پایه طراحی فرآیند و تدوین سایر داده های فنی است.
