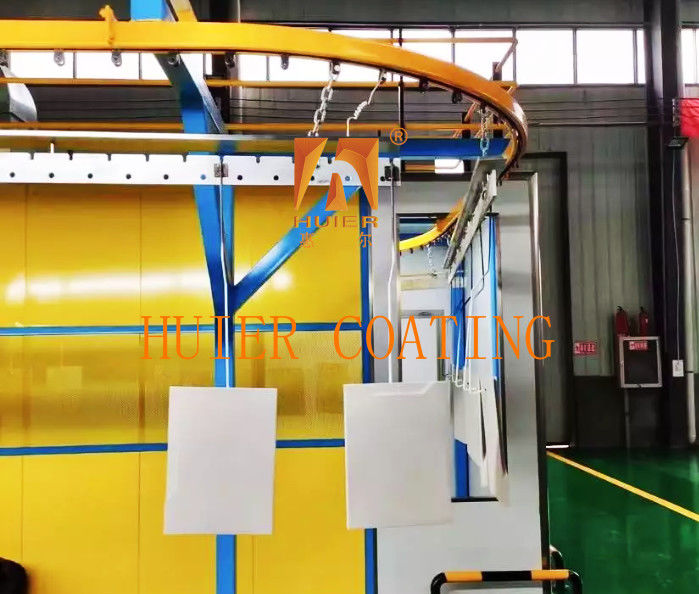

حداکثر بهره وری خود را سیستم ناقل آویزان با گردش پودر به طور کامل بسته

توضیحات تجهیزات:

خط اسپری خودکار متقابل
ویژگی های تکنولوژی: تفنگ اسپری متناوب + سیستم بلند کردن خودکار کنترل دقیق مسیر گردش کامل پودر
سناریوهای قابل استفاده: اسپری کارآمد قطعات معمولی (مانند صفحات فلزی / کابینت فایل / شاسی)
مقایسه مزایای فنی (در مقایسه با خطوط دستی سنتی)
+ دقت تکرار مسير پاشي 300 درصد افزايش يافت
ضایعات پودر 45 درصد کاهش یافته است
+ پشتیبانی از تماس خودکار از 10 دستور العمل پیش تنظیم شده

ساختارها و اجزای اصلی:

ساختار هسته و توصیف اجزای آن
(طراحی ماژولار. سازگار با استانداردهای فرآیند ISO 9001-2025)

I. ساختار چارچوب اصلی
پارامترهای فنی قطعات/ توصیف عملکردی
فریم متناوب گانتری ساختارهای تمام فولادی، سفتی پیچ و خم ≥5 × 104 N·m/rad
ریل راهنمای دقیق محرک خطی، دقت موقعیت مجدد ±0.3mm
اسلاید دو ایستگاه طراحی اسپری متناوب، ضربان نظری 15 ثانیه / قطعه

II. سیستم پرتاب پاش
گروه تفنگ اسپري هوشمند
بازوی ربات 6 محوری (حداکثر محور X 8m، محور Z 2.5m)
ژنراتور الکترواستاتیک ولتاژ بالا (80kV ولتاژ خروجی ثابت، زمان پاسخ <0.1s)
نوزل چرخشی سازگار (زاویه اتم سازی 30°-90° تنظیم خودکار)
سیستم تامین پودر
▶ دو مخزن پودر بستر مایع شده (زمان تغییر رنگ ≤8 دقیقه)
▶ دستگاه بازیابی طوفان (درست بازیابی پودر ≥92٪)
▶ فیلتر فلش پالس (دقیقیت فیلتر 0.3μm)

سیستم کنترل اتوماسیون
واحد کنترل اصلی PLC: از واردات مسیر CAD پشتیبانی می کند (متوافق با فرمت DXF / STEP)
موقعیت دیداری سه بعدی: اسکن لیزر، محدوده قطعه کار، دقت ±0.5mm
ماژول بهینه سازی مصرف انرژی: به طور پویا حرکت تفنگ اسپری را تنظیم کنید، میزان صرفه جویی در انرژی ≥18٪

IV. شاخص های کلیدی عملکرد

ویژگی ها:

1عملکرد هزینه بالا: بر اساس موقعیت محصول و استراتژی توسعه مشتری، و با مقرون به صرفه اقتصادی به عنوان پایه، ما بهترین عملکرد هزینه را به دست می آوریم.
2مفهوم طراحی پیشرفته و دقیق تجهیزات، همراه با تجهیزات صنعتی بسیار خودکار، تصویر یک شرکت مدرن و پیشرفته را نشان می دهد.
3این سیستم قابلیت تطبیق بالایی دارد و نیازهای فعلی تولید را برآورده می کند و فضای توسعه را برای افزایش تولید و بهبود کیفیت در آینده در نظر می گیرد.
4انطباق با کیفیت به شدت به سیستم مدیریت کیفیت ISO900، با هر جزئیات کوچک از کل تجهیزات نصب به شدت کنترل می شود.
